实验室气流控制系统综述

一设计原理：

·理论联系实际，满足操控依据

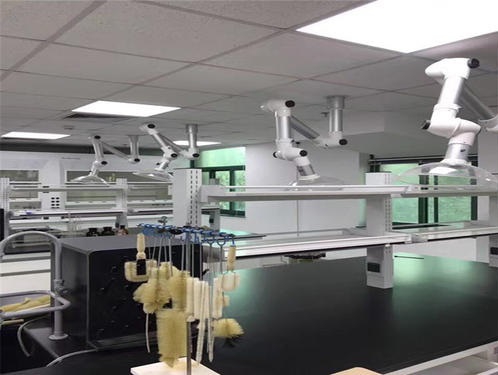

可信任该系统的操作，以确保实验室工作人员的安全。实验中央台可做岛形，四周都有走道便于工作人员活动并可以快速接近紧急设备或出口，当实验室两侧或两端有确定的出口时可采用半岛形实验台，而单间实验室通常采用靠墙实验台在中间留通道。内凹形工作台让工作人员长时间工作也会舒适，采用此方案，他们工作时可以使脚放在地上或脚位上以保持平衡，挺直身体，同时，人坐在内凹形实验台边，也可以为实验室留出更大的活动空间。实验边台采用40*60*1.8mm优质方钢，表面经酸洗、磷化、均匀灰白环氧喷涂，化学防锈处理，耐酸碱腐蚀，承重性能好，使用寿命长。每组独立实验台可安装断路安全保护器，以便每个实验台能独立控制电源。实验中央台实验室中央台、实验室边台书桌和其它装备的设置和设计必须保证出口的通畅和在实验室内活动的方便，设计人员应该根据中央台功能和主要固定设备的位置将实验室分区。

使用方便，使用方便，降低运行成本。

·有利于施工、安装、定期检查、维护保养与调校

实验室空气控制标准和系统控制特点：

(1)实验室空气控制目标：

·操作员安全：捕获和清除有害颗粒

房间压力：防止空气流向正确的方向，防止污染

·通风：保证正确的房间通风换气

·舒适：确保环境温度和湿度测试

节能：降低运行成本，节约能源。

（二）实验室气流控制方案的主要特点（实验室有通风柜）

·通风柜的风量和房间的风量应由蝶阀或文丘里阀控制

蝶阀的特点：结构简单，成本低，操作可靠，但精度低。

·文丘里阀（美国进口）特性：

150-750Pa范围内阀门压降与压力无关（保证流量的准确性）

风量控制精确到气流控制信号的?5%。在阀门前，阀门后面不需要额外的直风管

·阀门有定风量和变风量控制类型，满足实验室气流多种控制要求，根据要求，本系统选择了变风量和定风量文丘里阀

·阀门控制响应快速、 准确

控制信号变化响应时间：1秒

·风道静压变化反射时间：秒

·空气体积控制超调量小于±5％

阀门可调比不超过20:1

通风柜控制配置专用通风柜控制系统

·通风柜控制器（fhm610控制器）控制通风柜的排风量，保证通风柜在控制点的平均面风速恒定

地面实际风速的动态显示

·请在通风系统故障声光报警器

·紧急情况下，操作人员可通过控制器面板按键强制通风柜排风为最大

呼吸机调节门传感器（VSS传感器）检测调节门的高度/呼吸机的打开大小，并设置所需的排气体积。

·我们所选VSS传感器为垂直调节门传感器

还可根据需要选择水平调节门传感器和组合(垂直水平)传感器。

房间空气补给与排气专用通风控制系统

·每个实验室配置一台房间控制器（MAC312）独立控制每个房间的补风和排风

·每一台房间控制器可同时检测两台通风柜的排风量

配合房间内通过机柜排风的动态调整，动态调整房间内补风阀，排风阀，确保房间剩余风量恒定..

(3)实验室气流控制方案的主要特点(实验室内无通风柜)。

根据BMS系统提供的0-10V控制信号，实验室变风量送风（按8次换气设计）增加或减少送风，以满足实验室负荷要求同时，排气阀的风量跟踪供气阀风量的变化，增大或减小排气量，以保证设计的渗透风量恒定，从而保证实验室的微负压是正确的流向
