实验室气体管道设计，听取气体专业工程师的意

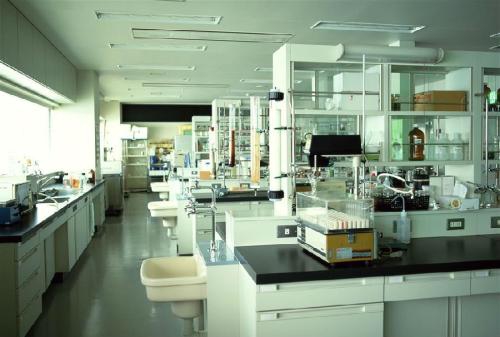

本文介绍了气体回路专业设计人员所讨论的实验室气体管道设计的安装、施工和过程。实验中央台可做岛形，四周都有走道便于工作人员活动并可以快速接近紧急设备或出口，当实验室两侧或两端有确定的出口时可采用半岛形实验台，而单间实验室通常采用靠墙实验台在中间留通道。内凹形工作台让工作人员长时间工作也会舒适，采用此方案，他们工作时可以使脚放在地上或脚位上以保持平衡，挺直身体，同时，人坐在内凹形实验台边，也可以为实验室留出更大的活动空间。实验边台采用40*60*1.8mm优质方钢，表面经酸洗、磷化、均匀灰白环氧喷涂，化学防锈处理，耐酸碱腐蚀，承重性能好，使用寿命长。每组独立实验台可安装断路安全保护器，以便每个实验台能独立控制电源。实验中央台实验室中央台、实验室边台书桌和其它装备的设置和设计必须保证出口的通畅和在实验室内活动的方便，设计人员应该根据中央台功能和主要固定设备的位置将实验室分区。

医用燃气管道工程的设计不同于其他实验室燃气管道工程的平面布置设计，但对附件的要求、平面布置原则和安装工艺基本相同。

常规实验室常用的相关气体，以及实验室气体布局规划的两种方法。此外，实验室气体回路的设计还包括相关附件的选材、输气管道的安装过程、气体系统的安全可靠检测、气瓶更换、运输安全等。

从气体供给气缸的安装台（帧间气缸）到相关的仪器长凳各自的气体阀，处理系统之间的主要阀实验室气体管线。

实验气体系统的附件包括气源收集压力控制部分（汇管）；实验气体管道路由部分（EP级不锈钢管）；二次调压分流部分（功能柱）和与仪表连接的终端部分（接头、截止阀等）；钢材气缸固定架、气缸套、气缸接头、金属软管、半自动切换装置、一次减压装置、二次减压器、焊接三通、大、小焊头、套圈阀、不锈钢管（BA）、压力表、可燃气体和有毒气体监测报警装置；等。

所有管道、阀门和压力表均由优质不锈钢制成，为标准配件。

实验室气源气体（除实验室气体）主要是由高压气体贮气瓶供给的气体使用。通过安装在气缸之间的控制阀半自动转换可以容易地更换。集中供气系统，所述主控制阀和所述减压阀被安装在外之间，很容易对气体开，关，并在压力提高控制。对应不同的气体做阀门的控制有明显的标识。由不锈钢制成的实验室主气体管线，被安装在天花板下方，沿着壁，便于检查，维护和管理铺设。此外，中心站被引入作为通过气体管线引导气体导管邮政服务，服务或设计柱。所有在表中的气体管线与相应的控制阀或通过压力调节阀，操作方便的。连接轨道的所有气体导管焊接。

实验室输气管道工程安装项目及工艺要求：

1.燃气管道采用不锈钢制造，最好在管道上设置杂质和水分净化装置。

二。所有输气管道材料均为优质、退火、无缝钢管。铜管只在煤气管道的末端或气体纯度不高的地方使用(如通风柜)。

三。燃气管道应设置安全泄压阀、调压阀和压力表，以指示燃气压力。

4.安全卸压阀须加上压力释放水平标记和标记。管道布置，每一段距离，设置一个清晰的标志，指示气体通道的流向等。

气体管线和相关附件，例如支架，应该考虑到的因素如腐蚀腐蚀，腐蚀腐蚀选择或镀锌材料部件。
