实验平台规划设计中电图布局应遵循哪些原则

在设计实验室中，必须事先设计实验室电源的位置。实验室建设装修、无菌试验室、生物安全实验室必须保证人身安全、环境安全、废弃物安全和样本安全，能长期而安全地运行，同时还为需要实验室工作人员提供一个舒适、而良好的工作环境。实验室规划无菌试验室-洁净实验室-生物安全实验室的建设方案包括：建筑布局和装修、空气调节、给排水、气体供应、电气设计、集中控制、安防、施工工艺、检测、培训等多方面内容。当一般试验台制造商为客户设计和设计试验台时，需要在实验室中指明电源的位置以及供水和上下水管的预埋位置。从地面到墙壁的参数，根据客户提供的水电系统参数和房间大小...文字标签：

在实验室设计中，应事先设计好实验室电源的位置。一般来说，在为客户设计实验室时，实验室制造商应明确规定电源位置、实验室给排水预埋位置、给排水管道与地墙的距离参数。根据客户提供的水电系统参数及房间大小。试验台的形式和布置可以设计出专业合格的水电图。客户可根据我方提供的水电站布置图设计，预留电源、电源插座、上下管道。试验台的安装只需按照图纸进行对接。由于水电系统和试验台是预规划的结果，该方法不仅方便、方便，而且更科学、安全。

试验站侧的供电接线原理：

在距地面500 mm高度的墙上，只设置了一组单相220 V交流电源头(三线：1根消防线、N根零线、E地线)，距地面500 mm高度，可用于测试平台上的设备、导线槽或试剂架，只有一组1000 mm长的单相220 V交流电源头(三线、N根零线、E地线)，只为规格为4平方毫米的单相220 V交流电源头保留。

对于规格超过3000mm的并排测试台，一组1000mm长的单相220V交流电源头，尺寸为4mm mm（三线系统：L-fire线，N-zero每隔3000mm间隔保留一条线，E线接地线。一块高出地面500毫米的墙;用于工作台上的设备，电线槽或试剂架;

中心试验台、试剂台电源接线原理：

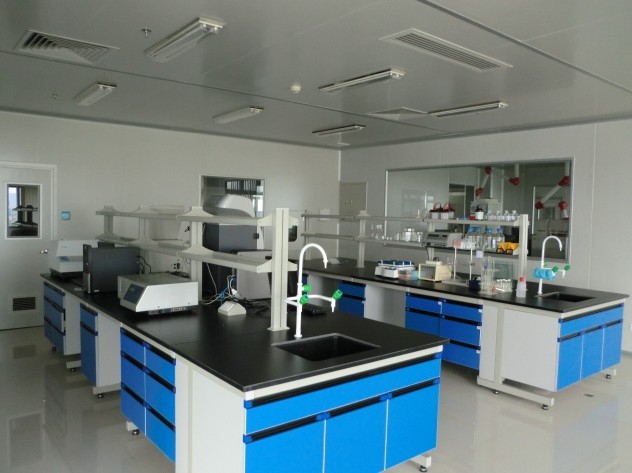

一个规格小于3400毫米的中心实验室，在中间位置的任何一端300毫米处，只有1组单相220伏交流供电头（三线系统：l线，n零线，e地面线），长度为1000毫米，规格为4平方毫米，安排在试验台上使用。设备或电线插槽。

本中心实验台规格在3400 mm以上，两端中间位置300 mm，每种布置均预留一组1000 mm长的单相220 V交流电源头(三线：1根消防线、N根零线、E地线)，供试剂架、设备或电线槽使用。

中央实验平台水池上下水管道的预埋点应布置在水箱出水口下方。具体尺寸应根据实际中心试验台的位置要求标明;上水管应为φ21mm，高于地面180mm，带控制水阀;下管的尺寸为φ50mm，高出地面100mm。
